1. 改性聚四氟乙烯（PTFE）铅（Pb ）的混合物 0.01~0.03mm，一种耐磨材料，运作过程中可形成转移膜以保护对磨轴。
2. 铜粉层0.2~0.3mm提高PTFE/Pb与钢板的结合强度，具有很好的承载能力和耐磨性。同时铜又是一种很好的导热材料，可快速转移轴承运作过程中产生的热量。
3. 低碳钢0.7~2.3mm，提高轴承的承载能力和热转移作用。
4. 铜/锡电镀层，铜镀层0.008mm，锡镀层0.005mm，使轴承有很好的耐腐蚀功能。

主要参数 TECHNICAL DATE

静承载 250N/mm2 摩擦系数 0.03~0.20 最大承载 低速运转 140N/mm2 最大线速度 干摩擦 2m/s   旋转、摇摆运动 60N/mm2   流体润滑 5m/s 最大PV值 (干摩擦) 间断性运作 3.6N/mm2.m/s 导热系数 42W(m.K)-1   长期运作 1.8N/mm2.m/s 线膨胀系数 11x11-6K 使用温度 -195℃~＋280℃

应用特点 APPLICATION CHARACTER

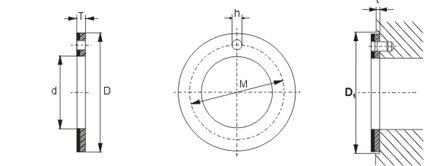

1. 无油润滑或少油润滑，适用于无法加油或较难加油的场合，可以在使用时不保养或少保养； 2. 耐磨性能好，摩擦系数小，使用寿命长； 3. 可在-195℃～+280℃范围内使用； 4. 走合性能好，低噪音，无污染； 5. 薄壁结构，质量轻，可缩小机械体积； 6. 在运作时能形成转移膜，起到保护对磨轴的作用，无咬轴现象； 7. 对磨轴的硬度要求低，未经调质处理的轴都可使用，从而降低了相关零件的加工难度； 8. 无吸水、吸油性，热膨胀系数小，散热性好，尺寸稳定； 9. 钢背面可电镀多种金属，因此可在腐蚀性介质中使用，不会生锈； 目前已广泛运用于各种机械的滑动部位，如自动化机械设备(伸缩、摇摆、滑动、弯曲、回旋、回转部位)油压气缸导套、齿轮泵浦、纺织机械、自动售货机、塑胶成型机、压铸机、橡胶机械、烟草机、健身器材、办公机械、液压搬运车、汽机车、摩托车、农林机械等。 SF-1WC 垫片系列轴承标准尺寸（SF-1、SF-1T、SF-1P、SF-1D、SF-1B、SF-1S） 轴径 代号 垫片尺寸 安装尺寸 d +0.25 D -0.25 T -0.05 M ±0.12 h+0.4 +0.1 T±0.2 D1+0.12 8 WC10 SF-1 10 20 1.5 15 1.5 1 20 10 WC12 SF-1 12 24 18 24 12 WC14 SF-1 14 26 20 2 26 14 WC16 SF-1 16 30 23 30 16 WC18 SF-1 18 32 25 32 18 WC20 SF-1 20 36 28 3 36 20 WC22 R-1 22 38 30 38 22 WC24 RCB-1 24 42 33 42 24 WC26 SF-1 26 44 35 44 26 WC28 SF-1 28 48 38 4 48 30 WC32 RCB-1 32 54 43 54 36 WC38 SF-1 38 62 50 62 40 WC42 SF-1 42 66 54 66 46 WC48 SF-1 48 74 2 61 1.5 74 50 WC52 SF-1 52 78 65 78 60 WC62 SF-1 62 90 76 90
